Грязевик ТС-566 горизонтальный

Грязевик ТС-566 относится к горизонтальным грязевикам, производство которых осуществляется по чертежам типовой серии 5.903-13. Они предназначены для очистки сетевой или обратной воды от механических включений и взвешенных частиц. В горизонтальном грязевике ТС-566 оседают частицы песка, отслоившиеся от труб частицы накипи и коррозии, частицы металла и окалины, попавшие в трубопровод при производстве ремонтных работ. Патрубок со стороны ввода воды в грязевике ТС-566 изготавливается под приварку, а со стороны выхода - на фланцевом соединении.


Грязевики ТС-566, называемые горизонтальными, часто маркируются сокращенно ГГ. Производятся они с диаметрами входного патрубка от 500 мм до 1400 мм. Грязевики ТС-566 производятся для трех вариантов рабочего давления: до 1,0 МПа, до 1,6 МПа и до 2,5 МПа. Максимальная рабочая температура среды в грязевике не должна превышать 200°C.

Горизонтальный грязевик ТС-566 состоит из корпуса в виде цилиндра, с двух сторон которого расположены усеченные конусы. Конус со стороны входа в грязевик ТС-566 просто приваривается к центральной части, а конус со стороны выхода присоединен к корпусу с помощью фланцевого соединения. Такая конструкция позволяет производить обслуживание грязевика ТС-566 не снимая его с трубопровода, и предоставляет доступ к фильтрующему элементу лишь отсоединив один сектор. Это имеет большое значение для грязевиков ТС-566, так как самый маленький из них имеет диаметр корпуса 820 мм и массу 894 кг. Также в горизонтальном грязевике ГГ ТС 566 имеется технологический патрубок: люк с фланцевой заглушкой, расплолженный справа от оси входа-выхода в нижней части корпуса. Он используется для очистки камеры от накопившегося шлама.


Для увеличения эскиза грязевика наведите курсор на картинку

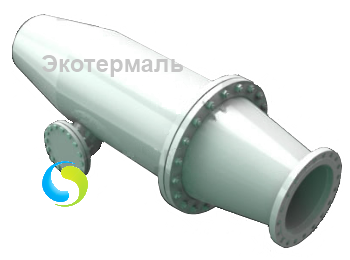

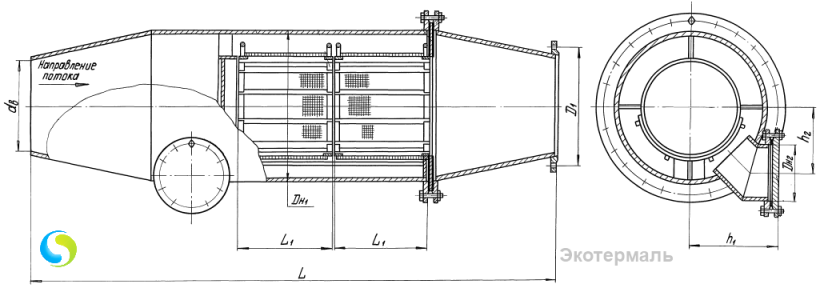

Горизонтальный грязевик ТС-56 ГГ, фото Основные размеры горизонтального грязевика ТС-566, эскиз

Основные характеристики и размеры горизонтальных грязевиков ТС-566 представлены в следующей таблице:



Чертеж грязевика

Условное
давление
Ру, МПа

Условный
проход
Ду, мм



Dн1


Dн2


D1


L


L1


h1


h2


d


Кол-во отв. n


Масса, кг

Грязевик ТС-566.00.000

2,5

500

514

820

273

660

2 870

500

515

345

42

20

1 240

Грязевик ТС-566.00.000-01

2,5

600

610

920

273

770

2 980

550

550

380

42

20

1 540

Грязевик ТС-566.00.000-02

2,5

700

698

1 020

325

875

3 220

600

605

415

48

24

2 057

Грязевик ТС-566.00.000-03

2,5

800

798

1 220

325

990

3 780

650

675

485

48

24

2 867

Грязевик ТС-566.00.000-04

2,5

900

896

1 220

325

1 090

3 432

700

675

485

56

28

2 913

Грязевик ТС-566.00.000-05

2,5

1 000

992

1 420

426

1 210

4 082

750

790

565

62

28

4 288

Грязевик ТС-566.00.000-06

2,5

1 200

1 192

1 620

426

1 420

4 158

800

860

635

62

32

5 246

Грязевик ТС-566.00.000-07

2,5

1 400

1 392

1 820

426

1 640

4 260

850

930

705

66

36

6 708

Грязевик ТС-566.00.000-08

1,6

500

514

820

273

650

2 885

500

510

345

35

20

894

Грязевик ТС-566.00.000-09

1,6

600

614

920

273

770

2 982

550

545

380

42

20

1 117

Грязевик ТС-566.00.000-10

1,6

700

704

1 020

325

840

3 225

600

605

415

42

24

1 488

Грязевик ТС-566.00.000-11

1,6

800

802

1 220

325

950

3 798

650

675

490

42

24

2 126

Грязевик ТС-566.00.000-12

1,6

900

900

1 220

325

1 050

3 435

700

675

490

42

28

2 043

Грязевик ТС-566.00.000-13

1,6

1 000

1 000

1 420

426

1 170

4 090

750

790

570

48

28

3 125

Грязевик ТС-566.00.000-14

1,6

1 200

1 196

1 620

426

1 390

4 190

800

860

640

56

32

4 266

Грязевик ТС-566.00.000-15

1,6

1 400

1 392

1 820

426

1 590

4 292

850

930

710

56

36

4 958

Грязевик ТС-566.00.000-16

1,0

500

514

820

273

620

2 805

500

515

345

28

20

730

Грязевик ТС-566.00.000-17

1,0

600

614

920

273

725

2 902

550

550

380

32

20

863

Грязевик ТС-566.00.000-18

1,0

700

704

1 020

325

840

3 12

600

605

415

32

24

1 135

Грязевик ТС-566.00.000-19

1,0

800

802

1 220

325

950

3 688

650

675

490

35

24

1 710

Грязевик ТС-566.00.000-20

1,0

900

900

1 220

325

1 050

3 330

700

675

490

35

28

1 704

Грязевик ТС-566.00.000-21

1,0

1 000

1 000

1 420

426

1 160

4 000

750

790

570

35

28

2 447

Грязевик ТС-566.00.000-22

1,0

1 200

1 198

1 620

426

1 380

4 110

800

860

640

42

32

3 339

Грязевик ТС-566.00.000-23

1,0

1 400

1 392

1 820

426

1 590

4 210

850

930

710

48

36

3 912



Корпус грязевика ТС-566 изготавливается из листовой стали: для давления 2,5 МПа, и для давления 1,6 МПа при диаметрах входа 1200 и 1400 мм - из стали 20, все остальные грязевики - из стали Вст3сп. Патрубки, фланцы, заглушки также изготавливаются из углеродистой стали. Фильтрующий элемент - из стали 12Х18Н10Т. По запросу от заказчика на изготовление грязевиков ТС-566 из низколегированной стали 09Г2С или нержавеющей стали 12Х18н10Т компания Экотермаль производит грязевики из данных марок стали. Также возможно изготовление грязевика с левым расположением технологического люка.

Принцип работы горизонтального грязевика ТС-566 очень прост. Поступающая вода замедляется, обтекая вокруг отбойника, и проходя через сетку фильтра, очищается от примесей. Отфильтрованные частицы оседают в нижней части корпуса грязевика, откуда их, при очередной очистке, удаляют через технологический люк. Обслуживание грязевика ТС-566 должно производится только при перекрытом токе воды через грязевик. Для доступа к фильтрующему элементу достаточно отсоединить конусную часть со стороны выхода грязевика ТС 566, которая крепится при помощи фланцев. После вскрытия для очистки или планового осмотра, все части грязевика устанавливаются на свои места и проводятся гидравлические испытания. При обнаружении течи через уплотнения производится подтяжка болтов, если течь не устранена - меняются уплотнительные элементы (прокладки).

Гарантийный срок на горизонтальные грязевики производства компании Экотермаль составляет 18 месяцев с момента ввода в эксплуатацию, при соблюдения заказчиком правил транспортировки и монтажа, а также условий эксплуатации, но не превышает 24 месяца с момента отгрузки с предприятия.

Грязевики ТС-566 сертифицированы в соответствии с техническим регламентом. Технические требования и материал изготовления горизонтальных грязевиков ТС-566 соответствует правилам ПБ 10-573-03 ("Правила устройства и безопасной эксплуатации трубопроводов пара и горячей воды"). Грязевики не относятся к оборудованию, подлежащему обязательной регистрации в Ростехнадзоре.
